Circuitos oleohridráulicos

Fuerza hidráulica (EJEMPLO 2)

p1 = p2 = p

p1 = F1/S1

p2 = F2/S2

F1/S1 = F2/S2

Datos del problema:

F2 = 2000Kp

Ø del émbolo 1=2 cm

Ø del émbolo 2=20 cm

S1 = π . R1^2

S2 = π . R2^2

CalculaF1:

F1 = F2 x S1/S2  = F2 x ( π . R1^2 /  π . R2^2)  = F2  (R1^2 /R2^2)  = 2000 Kp . ( 4 cm^2 / 400 cm^2)

F1 = 2000 Kp . 1/100 = 20 Kp

Caudal (EJEMPLO 3)

Tubería 2 cm de Ø        velocidad V = 3 m/s      ¿Caudal en litros/min  Q?

Q = Superficie x velocidad

S = π . R^2

Q = π . R^2 . V = 3,1416 . 1 cm^2 . 300 cm/s =  942,48 cm^3 / s =

Q = 942,48 cm^3 / s = 0,942  l / s . 60 s / 1 min  =  56,52 l/min

POTENCIA HIDRÁULICA (EJEMPLO 4)

F = p.S  Q = S.v  P = F.v = p.S.v = p.Q

Potencia = presión x caudal P = p.Q

p = 40 Kp/cm2   10000 cm2/1 m2 = 4.10^6 Kp/m2 = 4.10^6 N/m2

V = 12 m/mm . 1 min/60 s = 0,2 m/s

Ø de la tubería = 12 mm  R = 6 mm .1m/1000 mm = 6 . 10 mm = 6 . 10^3 m

S =  π.R^2 = 3,1416 . 6^2 . 10^6 m2 = 1,13 . 10^4 m2

¿Caudal Q?   ¿Potencia?

Q = S.v = 1,3 . 10^-4 m2 . 0,2 m/s = 2,6 . 10^-5 m3/s    Q = 2,26 . 10^-5 m3/s

P = p.Q = 4.10^6 N/m2 . 10^-5 m3/s = 90,48 w   P = 90,48 w

RESISTECIA HIDRÁULICA( EJEMPLO 5)

R = 0,062 . μ . I / d^4

R = resistencia de la tubería en Stoke (1 cm2/s)

Neumática e Hidráulica-Ejemplo de uso de la válvula de simple efecto.



Elementos:

• Cilindro de simple efecto: avance cuando recibe presión y retroceso por muelle.
• 2 válvulas 3/2 que pilotan la válvula de simultaneidad.
• Válvulas de simultaneidad sólo cuando pulso por la izquierda las 2 válvulas a la vez, pasará la presión hasta el cilindro.

Funcionamiento:

• Solo si pulso las 2 válvulas por la izquierda, funcionará, en el resto de los casos volverá a su sitio.

Utilidad:

Cualquier montaje que requiera que se den 2 circunstancias a la vez. Muy útil por ejemplo en las prensas hidráulicas en las que el operario no descuide ninguna mano en la prensa, en prevención de un accidente por atrapamiento (que no se le quede la mano bajo la prensa).

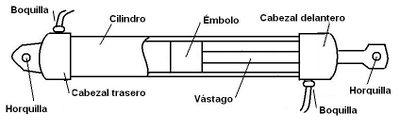

Partes de un cilindro

Montaje y experimentación con circuitos neumáticos.

Válvula 4/2

·         Posición 1 (muestra la imagen, P con B y A con R): Por la entrada P de la válvula entra presión y en la posición de la válvula que se muestra en la imagen, es conducida a la salida B, de allí va a la parte derecha del cilindro y hace desplazarse el émbolo hacia la izquierda, hasta llegar a su posición de la válvula. Este movimiento se hace a máxima velocidad, ya que la regulación de velocidad no afecta en este caso a la entrada A de la válvula, hasta la salida R, (el silenciador en caso de neumática).

·         Posición 2 (muestra la imagen, P con A y B con R): Por la entrada P de la válvula entra presión y en la posición de la válvula que se muestra en la imagen, es conducida a la salida A, de allí va a la parte derecha del cilindro y hace desplazarse el émbolo hacia la izquierda, hasta llegar a su posición de la válvula. Este movimiento se hace a máxima velocidad, ya que la regulación de velocidad no afecta en este caso a la entrada A de la válvula, hasta la salida R, (el silenciador en caso de neumática).

·         Cilindro de doble efecto

§  Hacia la derecha: Amortiguación en el desplazamiento y reducción de velocidad por estrangulamiento en válvula de temporización, por la que pase el líquido al no poder pasar por la válvula anti retorno.

§  Hacia la izquierda: sin regulación de velocidad porque la válvula anti retorno no impide paso del fluido y no pasa por el estrangulador.

o   Válvula reguladora unidireccional:  Regula el caudal sólo en una dirección (se puede variar la regulación mediante un tornillo). Si la presión circula en sentido contrario, la presión puede pasar sin problemas.

P-entrada de presión desde la unidad de compresión y mantenimiento.

R-retorno de fluido de presión o escape de aire comprimido.

A     B-salida y retorno de válvula a cilindro.
